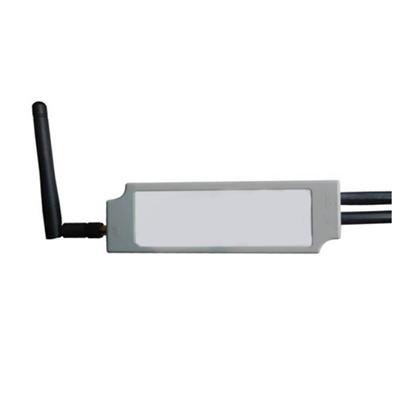

智慧路灯单灯控制器GT-LC-Z1000
智慧路灯单灯控制器GT-LC-Z1000
- 产品详情
- 产品参数
一、 产品简介
厦门巨擘科技智慧路灯单灯控制器GT-LC-Z1000系列单灯控制器是巨擘全力打造的专业照明控制系统中的一个组件，是照明控制系统中的一个重要组成部分，其核心芯片采用自主研发的ZIGBEE无线通信模块，配合专业的硬件和软件设计，使产品具有功能强大，易实施、免布线、工作可靠、易于维护等优点，是专门为智能路灯照明而研发出来的高性能路灯节能产品。
GT-LC-Z1000系列单灯控制器符合ZIGBEE通信标准的IEEE802.15.4协议，它具有通讯距离远、抗干扰能力强、组网灵活等优点，可实现一点对多点及多点对多点之间的设备间数据的透明传，可组成星型网、网状网等MESH网络结构。
GT-LC-Z1000单灯控制器内部包含一个电流与电压计量电路，它可以实时采集单灯控制器的负载工作及用电情况，通过采集每个路灯的功率因数，来统计路灯的亮灯率，大大减少路灯管理部门的工作压力，提高工作效率，从而显著提高社会节能效益。
GT-LC-Z1000单灯控制器在提供多路继电器开关的同时也提供PWM信号及0-10V信号的输出，对与需要调光的场合（例如LED 路灯系统）提供支持。
二、 产品性能
输入电源：AC 85～305V 50Hz；
输出电源：AC 85～305V 50Hz 负载电流：0～10A 负载功率：0～800W；
具有电流、电压、温度、有功功率、无功功率检测功能；
可选配光照度传感器、雨雪传感器辅助参考；
具有多路开关和PWM、0～10V、电阻调光信号输出的功能；
具有过流保护、灯具状况检测、缺省亮灯等功能；
适用于LED 灯、高压钠灯、金卤灯等灯具的开关和调光使用；
基于安全的过载保护设计；
无线频点：2.4G ISM 全球免费频段；
无线信道：16 个；
单网容量：65535 个节点；
网络拓扑：支持星型网、树型网、链型网、网状网；
完善的ZIGBEE 无线组网通讯协议；
工业级工作温度范围：－40℃～＋85℃。
三、 产品性能
序列 | 项目 | 测试条件 | 参数 | |||
MIN | TYP | MAX | UINIS | |||
1 | 额定工作电压 | 交流电50HZ | 0 | 305 | 250 | V |
2 | 设备工作功耗状况 | 空旷 | 0.02（通讯距离200M） | 0.2 | 1.2（通讯距离2KM） | W |
3 | 继电器动作类型 | 线圈电压5V | 一组常开 | 一组常闭 | 一组切换 | |
4 | 继电器触点容量交流 | 30A AC/305V | ||||
5 | 额定负载功率 | 交流电50HZ | 1 | 100 | 7500 | W |
6 | 过载动作电流 | 交流电50HZ | 0.05 | 0.4-15 | 30 | A |
7 | 电压测量范围 | 常温2000:1 | 100 | 220 | 250 | V |
8 | 电压测量误差 | 常温2000:1 | 0.1 | 0.1 | 0.5 | % |
9 | 电流测量范围 | 常温2000:1 | 0 | 0.5-20 | 30 | A |
10 | 电流测量误差 | 常温2000:1 | 0.1 | 0.1 | 0.5 | % |
11 | PWM 输出（带隔离保护） | 频率100HZ-5KHZ（默认250HZ）可选，电压幅值有3.3V/5V/10V三种可选，支持占空比0-100%正逻辑或者负逻辑的调节 | ||||
12 | 电压输出（带隔离保护） | 支持0-1V/0-5V/0-10V 三种可调电压范围内输出，电压幅值正逻辑对应PWM 的占空比输出（0-100%） | ||||
13 | 数据通讯接口类型 | RS232/RS485/TTL | ||||
14 | 工作温度 | 工业级温度 | -40 | 常温 | 85 | ℃ |
